Bộ nguồn máy thu bên ngoài BEC (UBEC) 3A /5A /7A /15A mô-đun điều chỉnh Buck

thông số kỹ thuật sản phẩm

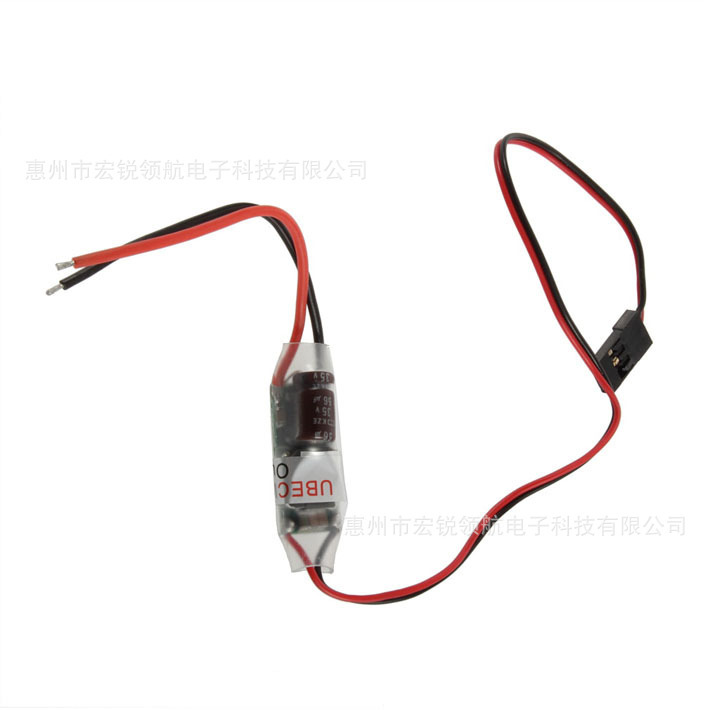

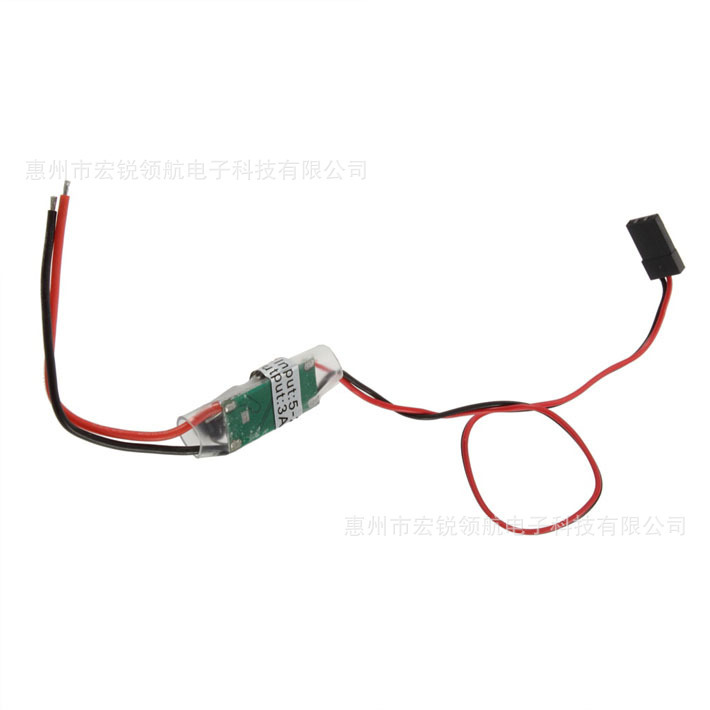

UBEC-3A

Điện áp làm việc:

lipo 2s-5s

Dòng điện liên tục:

3A

Dòng điện tức thời:

TỐI THIỂU 4A 20

Thứ hai

Điện áp đầu ra:

5,25V +/- 0,5V

cân nặng:6g

UBEC-5A

Điện áp làm việc: 5,5v-35v lipo 2s-8s

Dòng điện liên tục:5A

Dòng điện tức thời:

TỐI THIỂU 6A 20

Thứ hai

Điện áp đầu ra:5,25V +/- 0,5V

cân nặng:18g

UBEC-7A

Điện áp làm việc: 5,5v-35v lipo 2s-8s

Dòng điện liên tục:6A

Dòng điện tức thời:

TỐI THIỂU 7,5A 20

Thứ hai

Điện áp đầu ra:5,25V +/- 0,5V

cân nặng:18g

UBEC-15A

Điện áp làm việc:6-12s (23-45V)

dòng điện liên tục15a

Dòng điện tức thời:

30a/10

Thứ hai

kích cỡ:55*28*5MM

cân nặng:36g

2.Đặc trưng

2.1 Nhận con nuôi

Cấu trúc cung cấp điện chuyển mạch

Thiết kế, tần số chip điều khiển chính của nguồn điện chuyển mạch là 300KHz, đồng thời có chức năng bảo vệ quá dòng và quá nhiệt, hiệu suất chip cao tới 92%;

2.2 Trọng lượng rất nhỏ và nhẹ;

2.3 Các linh kiện điện tử được bảo vệ bằng tấm chắn và đường đầu ra được trang bị vòng từ, giúp giảm đáng kể nhiễu điện từ và đảm bảo hoạt động bình thường của máy thu.

2.4 Có Chức năng bảo vệ ngăn chặn sự phân cực ngược của nguồn điện

, nếu nguồn điện vô tình bị kết nối ngược lại, nó sẽ không gây hư hỏng cho UBEC

Ưu điểm so với BEC truyền thống:

So với BEC sử dụng chế độ cấp nguồn chuyển mạch và BEC sử dụng điều chỉnh điện áp tuyến tính, ưu điểm chủ yếu thể hiện ở chỗ: khi sử dụng pin nhiều hơn 3 dây (11.1V), khả năng sinh nhiệt của BEC có thể giảm đáng kể và hiệu suất tổng thể có thể được cải thiện.

Ví dụ: khi sử dụng 4 chuỗi pin lithium, điện áp xấp xỉ 14,8V trong quá trình sử dụng bình thường.

●Sử dụng phương pháp ổn định điện áp tuyến tính truyền thống, để tạo ra dòng điện 5V/1A, đầu nguồn cũng phải đưa vào dòng điện 1A. Do đó, sẽ có mức tiêu thụ điện năng là 14,8V×1A=14,8W trên BEC. Tuy nhiên, công suất đầu ra hữu ích thực tế của BEC chỉ là 5V×1A=5W nên hiệu suất tổng thể chỉ là 5/14,8= 33,8%. Công suất tiêu thụ 9,8W được chuyển thành nhiệt nên sẽ khiến BEC quá nóng, chip sẽ chuyển sang trạng thái bảo vệ và không thể hoạt động;

●Sử dụng chế độ cấp nguồn chuyển mạch để tạo ra dòng điện 5V/1A. Các thử nghiệm thực tế của chúng tôi cho thấy rằng thiết bị đầu cuối nguồn điện chỉ cần nhập dòng điện 0,38A, tức là 14,8V×0,38A= 5,6W công suất.
